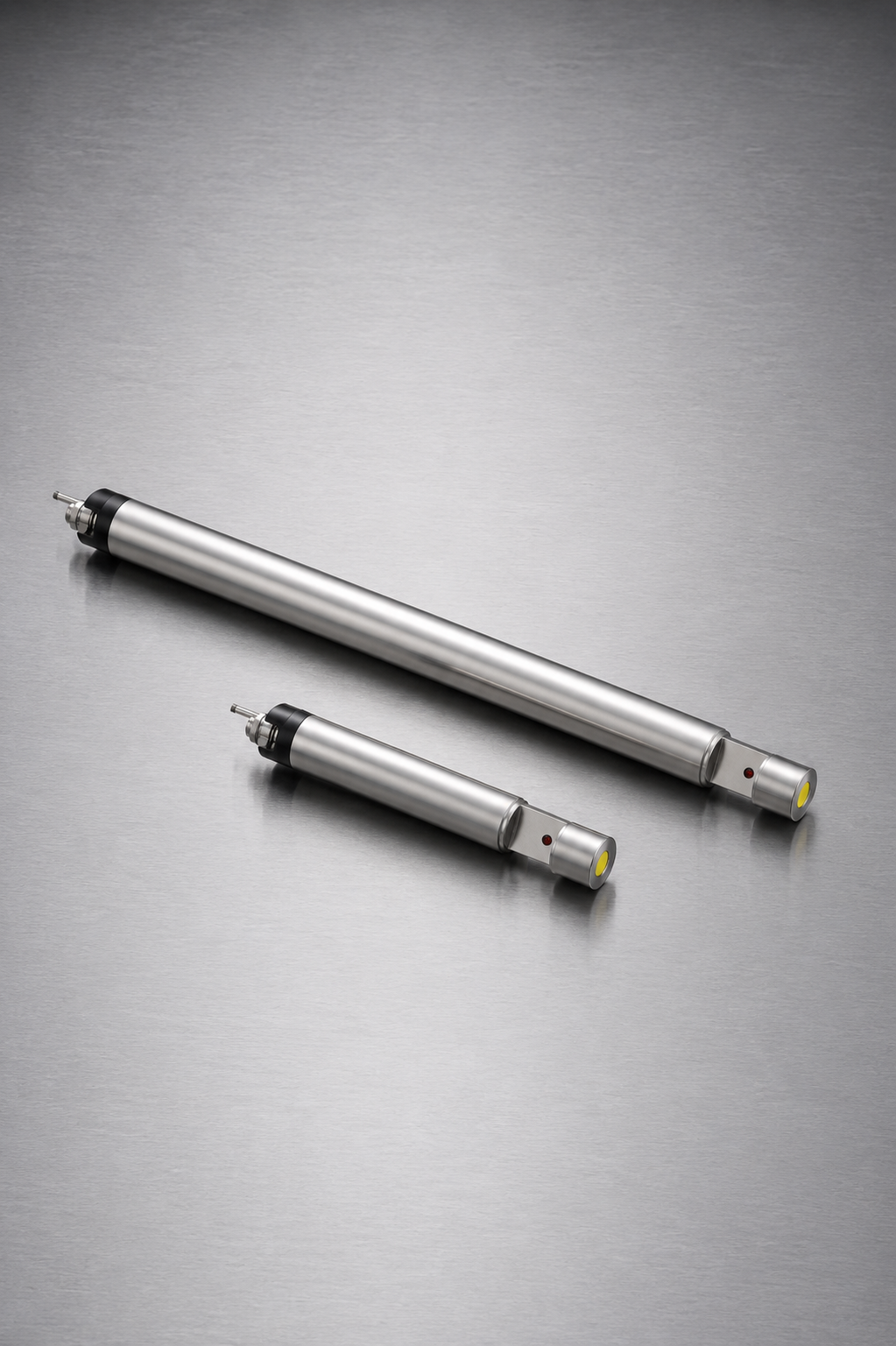

Modell TURBImat-LC
(NIR-Absorption)
Das Trübungsmessgerät TURBImat-LC (NIR-Absorption) erfasst die NIR- Absorption der Partikeln und anderen Trübstoffen in Flüssigkeiten. Der Sensor kann in Becken, Tanks und offenen untergetaucht werden. Alternativ kann die Stabsonde über ein Kugelventil in Rohrleitungen gesteckt werden. Die Montage mittels Montageflansch am Sensorschaft ist ebenfalls möglich.
Häufige Einsatzorte und Anwendungen
konzentration
Der Trübungssensor verwendet das Prinzip der NIR-Absorption, um Trübstoffe in Flüssigkeiten zu erfassen. In der Optik des Sensors sind LED- Leuchtmittel mit Emission im Nah-Infrarot-Bereich, sowie eine hochpräzise Empfängerdiode verbaut. Die Messung im Infrarotbereich sorgt für präzise Messergebnisse, unbeeinflusst von Schwankungen der Produktfarbe. Die Messfenster der Sonde können bei laufendem Betrieb mittels eingebauter Düsen gereinigt werden, ohne weitere Verschleißteile wie z.B. mechanische Wischer.
- Präzise Trübungsmessungen unabhängig von der Flüssigkeitsfarbe (NIR-Absorption).
- Geringer Wartungsaufwand durch lange Standzeiten und Kalibrierintervalle
- Automatische Reinigung der Messfenster über integrierte Spüldüsen
- Flexible Installation in Rohrleitungen, Becken, Tanks und offenen Gerinnen möglich
- Montage & Demontage ohne Prozessunterbrechung (z. B. über Kugelventil oder Flansch)
- Sehr großer Messbereich durch variable Pfadlängen (niedrig bis sehr hohe Konzentrationen)
- Robuste Industrieausführung aus hochwertigem Edelstahl
- Messfenster aus Saphir, optional sind auch andere Materialen verfügbar
- DIN oder ANSI-Flansch am Sondenschaft
Nennweiten: einsetzbar ab DN 200
Prozessdruck: PN 16 / ANSI class 150
Temperaturbereich: max. 60°C
Sensormaterial: Edelstahl 1.4471 (andere auf Anfrage)
Fenstermaterial: Saphir
Dichtungsmaterial: anwendungsspezifisch
Messbereich: typisch 0–100ppm, 0–50000ppm
Reproduzierbarkeit: ± 1 %
Detektorsystem: Silizium Pindiode
Messwellenlänge: typisch 880nm
Schutzart: IP65 / NEMA 4X
optionaler Ex- Schutz: ATEX Zone I / Zone II
Der Trübungssensor verwendet das Prinzip der NIR-Absorption, um Trübstoffe in Flüssigkeiten zu erfassen. In der Optik des Sensors sind LED- Leuchtmittel mit Emission im Nah-Infrarot-Bereich, sowie eine hochpräzise Empfängerdiode verbaut. Die Messung im Infrarotbereich sorgt für präzise Messergebnisse, unbeeinflusst von Schwankungen der Produktfarbe. Die Messfenster der Sonde können bei laufendem Betrieb mittels eingebauter Düsen gereinigt werden, ohne weitere Verschleißteile wie z.B. mechanische Wischer.
- Präzise Trübungsmessungen unabhängig von der Flüssigkeitsfarbe (NIR-Absorption).
- Geringer Wartungsaufwand durch lange Standzeiten und Kalibrierintervalle
- Automatische Reinigung der Messfenster über integrierte Spüldüsen
- Flexible Installation in Rohrleitungen, Becken, Tanks und offenen Gerinnen möglich
- Montage & Demontage ohne Prozessunterbrechung (z. B. über Kugelventil oder Flansch)
- Sehr großer Messbereich durch variable Pfadlängen (niedrig bis sehr hohe Konzentrationen)
- Robuste Industrieausführung aus hochwertigem Edelstahl
- Messfenster aus Saphir, optional sind auch andere Materialen verfügbar
- DIN oder Ansiflansch am Sonden Schaft
Nennweiten: einsetzbar ab DN 200
Prozessdruck: PN 16 / ANSI class 150
Temperaturbereich: max. 60°C
Sensormaterial: Edelstahl 1.4471 (andere auf Anfrage)
Fenstermaterial: Saphir
Dichtungsmaterial: anwendungsspezifisch
Messbereich: typisch 0–100ppm, 0–50000ppm
Reproduzierbarkeit: ± 1 %
Detektorsystem: Silizium Pindiode
Messwellenlänge: typisch 880nm
Schutzart: IP65 / NEMA 4X
optionaler Ex- Schutz: ATEX Zone I / Zone II
Modell C1
Beschreibung
Der Messverstärker Modell C1 kann mit den meisten optischen Sensoren verwendet werden. Programmierung und Kalibrierung des Systems erfolgt über einen PC oder ein Notebook mit Hilfe der menügesteuerten Software. Die Kalibrierung kann mit einer oder mehreren Proben durchgeführt werden. Alle Einstellungen und Kalibrierwerte können extern auf der Festplatte Ihres PCs gesichert werden.
Technische Daten Modell C1
Modell C2
Beschreibung
Der Messverstärker Modell C2 arbeitet mit den optischen Sensoren der Chemtronic Modellreihen CSW, LAS, MoniSpec-C-A, TURBImat oder AP2. Das System eignet sich zur Messung von Trübungs- oder Farbkonzentrationen in Flüssigkeiten. Zur Montage wird das Gerät einfach auf eine 35mm Hutschiene geklemmt. Typische Einsatzgebiete sind die Überwachung, Regelung und Optimierung von Prozessabläufen. Der Messverstärker zeichnet sich durch eine sehr einfache Handhabung und die hohe Reproduzierbarkeit der Messwerte aus. Die permanente Selbstdiagnose des Systems gewährleistet die hohe Zuverlässigkeit der Messung. Die Messwerte können über den 0/4-20mA Ausgang ausgewertet werden.
Technische Daten Modell C2
Spannungsversorgung:
24 V DC ± 10 %
Leistungsaufnahme:
maximal 15 W
Schaltausgänge:
1 Relais frei einstellbar (24 V / 2 A)
Fehlermeldung:
1 Relais (24 V / 2 A)
Analogausgänge:
0/4 bis 20 mA
Reproduzierbarkeit:
± 1 %
Temperaturbereich:
−15 °C bis +45 °C
Gehäuse:
ABS, Hutschienenmontage
Schutzart:
IP30 / NEMA 1
